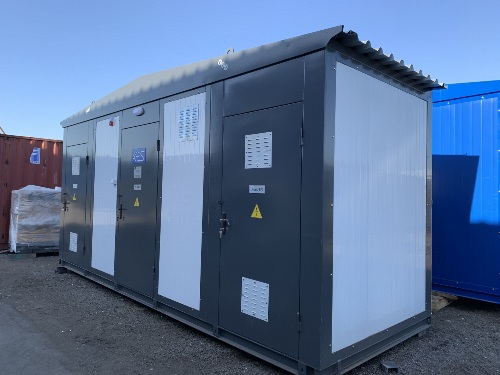

БКТП: блочная подстанция, которая меняет представление о скорости и надёжности электроснабжения

Представьте объект, которому нужно электричество здесь и сейчас — без многомесячного строительства, без армии монтажников, без сложной логистики оборудования.

Именно для таких случаев была разработана блочная комплектная трансформаторная подстанция БКТП — заводской продукт полной готовности, в котором всё силовое и распределительное оборудование смонтировано, испытано и укомплектовано ещё до отгрузки потребителю. Интересно, что именно блочный принцип сборки позволил нефтяникам и газовикам в 1970-х годах электрифицировать удалённые месторождения в сроки, прежде казавшиеся нереальными.

Конструктивные особенности и исполнения БКТП

БКТП отличается от обычной КТП прежде всего принципом компоновки: все элементы — трансформаторный блок, устройство высшего напряжения и распределительное устройство низшего напряжения — объединены в единый транспортабельный модуль. Это определяет ключевые конструктивные черты изделия. Основные исполнения БКТП различаются по нескольким признакам:

• По типу трансформатора. Масляный (ТМ, ТМГ) — для открытой установки; сухой (ТС, ТСЗ) — для помещений и объектов с повышенными требованиями пожарной безопасности.
• По климатическому исполнению. УХЛ1 — для условий от −60°C до +40°C; Т — для тропического климата; О — общеклиматическое.
• По схеме питания ВН. Тупиковое, проходное (петлевое) с возможностью секционирования.
• По степени защиты корпуса. IP23, IP44, IP54 — в зависимости от условий эксплуатации.
• По мощности. Стандартный ряд — от 160 до 2500 кВА; нестандартные решения — по техническому заданию заказчика.

Корпус БКТП изготавливается из стального листа с антикоррозионным покрытием или из сэндвич-панелей, обеспечивающих дополнительную теплоизоляцию — что особенно важно в условиях резко континентального климата.

Преимущества блочного исполнения перед традиционными решениями

Выбор в пользу БКТП — это всегда решение в пользу экономии времени и предсказуемости результата. Сравнение с традиционными подстанциями даёт наглядную картину преимуществ. Блочная подстанция выигрывает по следующим позициям:

• Сроки ввода в эксплуатацию. Монтаж БКТП занимает 1–3 дня против нескольких месяцев при строительстве стационарного объекта.
• Качество сборки. Все работы выполняются в заводских условиях с полным контролем качества и испытаниями на стенде.
• Мобильность. БКТП можно перебазировать при изменении схемы электроснабжения или переносе производства.
• Минимальные строительные работы. Требуется только фундамент или бетонная площадка — никаких капитальных сооружений.
• Снижение потерь в сети. Размещение БКТП в непосредственной близости от нагрузки уменьшает длину кабельных линий НН и, следовательно, потери электроэнергии.

Для объектов с рассредоточенной нагрузкой блочный подход позволяет строить децентрализованные схемы электроснабжения — более надёжные и экономически эффективные, чем питание от одной мощной подстанции.

Типовые сферы применения БКТП

Универсальность блочной подстанции делает её востребованной в самых разных отраслях. Перечень объектов, где БКТП доказала свою эффективность, весьма широк. Наиболее часто блочные подстанции устанавливают на следующих объектах:

• Нефтегазовые месторождения и трубопроводная инфраструктура. Электроснабжение насосных станций, кустовых площадок, вахтовых посёлков.
• Горнодобывающая промышленность. Питание буровых установок, обогатительных фабрик, конвейерных систем.
• Строительные площадки крупных объектов. Временное электроснабжение с последующим переносом или переводом в постоянную эксплуатацию.
• Агропромышленные комплексы. Животноводческие фермы, зернохранилища, тепличные хозяйства в удалённых районах.
• Промышленные парки и логистические центры. Электроснабжение складских и производственных корпусов при поэтапном развитии территории.

БКТП — это инструмент, который работает там, где традиционные подходы буксуют. Профессиональный подбор блочной подстанции под конкретные условия эксплуатации гарантирует надёжность на весь расчётный срок службы. Обратитесь к производителю электрооборудования KazElectroSnab (https://kes.kz/) — специалисты компании помогут подобрать оптимальное решение для вашего объекта.
